入门知识│球面透镜知多少？

发布时间：

2024-03-13 10:07

来源：

球面透镜的简介

球面透镜是指在通光孔径内的透镜表面具有固定的曲率半径的透镜。球面透镜主要分为双凸透镜、平凸透镜、平凹透镜、凹凸透镜、双凹透镜等，可以根据客户图纸或样品加工定制，以满足客户的不同应用需求

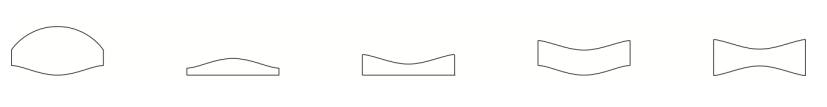

球面透镜分类图:

图一不同类型球面透镜结构图

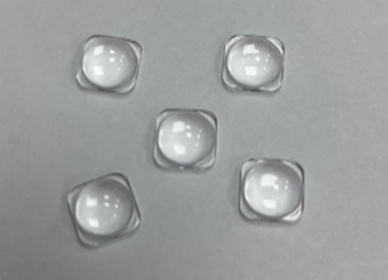

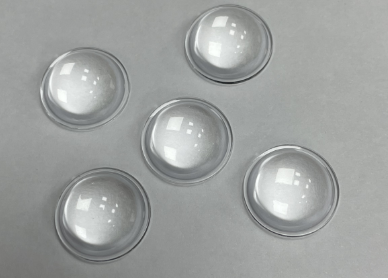

球面透镜展示图：

图二透镜实物图

球面透镜的应用领域

球面透镜的种类多样，不同的球面透镜，应用的范围也各不相同。球面透镜可用于光线的聚焦、准直或扩展，可应用于例如计量学、显微镜、激光、航空航天或医疗技术等行业

图三行业应用

求面透镜的成像公式

球面透镜一般为凸或凹透镜,它的成像规律可以用透镜成像公式表示：
1/u+1/v=1/f
（关于符号的正负：物距 u 恒取正值.像距 v 的正负由像的实虚来确定,实像时 v
为正,虚像时 v 为负.凸透镜的 f 为正值,凹透镜的 f 为负值.）
根据上述公式变形后可以得到：
f=uv/(u+v) 或 u=vf/(v-f)或 v=uf/(u-f)

球面透镜的类别与对光的作用：

表一透镜结构说明

分类区别	双凸透镜	双凹透镜	平凸透镜	平凹透镜
特征	中央边沿厚	中央边沿薄	以球面外表面为反射面	以球面内表面为反射面
对平行光的作用
焦点	有两个实焦点	有两个虚焦点	平行光线聚焦成一个点，这个点就是透镜凸面的焦点。	平行光线转化成发散光，发散的光线反向聚焦于平凹透镜的虚焦点处，焦距为负。
